أسرار وخفايا فى علم الحماية الكهربية
(المقال الأول(1/3) فى محولات القياس)

         (بقلم)  مهندس/ محمد عبد الرحمن علام

    مهندس بقسم التصميم الكهربى (بدرجة مدير إدارة)

(Instruments Transformer (C.T & P.T

حقا وبدون مبالغة فلولا وجود هذا المكون، لما كانت هناك منظومة حماية كهربية متطورة، ولما كان هناك تحكم دقيق ولحظى بكل شبكات الكهرباء على مستوى العالم،

ولما استطعنا الوصول لتكنولجيا الأجهزة الرقمية الحديثة الموجوده حاليا.

ويجب ان نفرق بين محولات القدرة (Power Transformers)، وبين محولات القياس التى نحن بصدد الحديث عنها الآن.

قد لاحظت على مدار سنوات الدراسة الجامعية، أن محولات القياس ورغم أهميتا القصوى فى منظومة القوى الكهربية ..

لكنها لم تحظى على الإهتمام الكافى والشرح الوافى لها، خلال سنوات الدراسة فى معظم الجامعات.

فكانت (محولات القدرة) هى الأكثر حظا من حيث الشرح المفصل خلال سنوات الدراسة فى معظم الجامعات.

وأتمنى خلال بعض المقالات أن أساهم فى تقديم شرح مفيد وسهل (لمحولات القياس) وأهميتها.

والسؤال هنا ( لماذا؟ ) محولات التيار والجهد (Current & Potential Transformers)

محولات التيار والجهد هما بوابة الدخول لأجهزة الحماية، والهدف الأساسى منهما هو

 Reduce current and voltage to standard values *

 Isolation between Primary & Secondary *

فيقوم محول التيار بتقليل قيمة التيار المار فى أى منظومة قوى كهربية الى قيمة (5A) او (1A)

ويقوم محول الجهد بتقليل جهد الشبكة أيا كانت قيمته الى قيمة ثابتة  (110V) او (100V) او (50V)

وتلك القيم موحدة على مستوى العالم .. ويستطيع أى جهاز حماية رقمى التعامل معها، وكذلك أجهزة القياس يمكنها التعامل مع تلك القيم وقراءتها.،

وأيضا هذه القيم أكثر أمانا على الفنيين المتعاملين عن قرب مع أجهزة الحماية وأجهزة القياس.

فبكل تأكيد لا يمكننا إدخال القيم الحقيقية للتيار أو جهد الشبكة الكهربية على أجهزة الحماية مباشرة.،

كما لا يمكن لأى فنى بالموقع التعامل مع تلك القيم الحقيقية للتيار والجهد.

لأن قيم التيار الحقيقية فى المنظومة الكهربية تصل الى 4000 أمبير وكذك قيم الجهد تصل إلى 500000 فولت أو(500KV)

وتتضاعف تلك القيم عند حدوث أعطال (Faults) على الشبكة الكهربية.

وأنا دائما أشبه محولات التيار والجهد بكاميرات المراقبة على المنظومة الكهربية، فهى تنقل لأجهزة الحماية وأجهزة القياس صورة حقيقة ودقيقة لما يحدث من تغيرات لقيم التيار والجهد فى الشبكة الكهربية،

وبناءا عليه يتم إتخاذ الإجراء المناسب عن طريق أجهزة الحماية، بعد تحليل أجهزة الحماية لتلك المدخلات.

الأنواع والاشكال المختلفة لمحولات التيار

تعد هذه مجموعة من محولا التيار التى يتم استخدامها فى لوحات الجهد المنخفض.

وهذه المجموعة لمحولات التيار التى تستخدم على شبكات الجهد المتوسط

وهذه المجموعة لأشكال محولات التيار التى تستخدم على شبكات الجهد العالى

أنواع وأشكال محولات الجهد (PT)

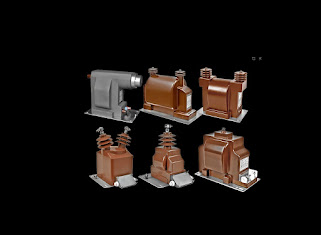

هذه المجموعة لأشكال محولات الجهد التى تستخدم على شبكات الجهد المتوسط

مجموعة لأشكال محولات الجهد التى تستخدم على شبكات الجهد العالى

نلاحض أن محولات التيار ومحولات الجهد يختلف شكلها والحجم لها بإختلاف جهد الشبكة التى يتم تركيبه معها.

وكذلك يصمم بالشكل والحجم الذى يناسب وجوده (Indoor) أو (Outdoor).

دعنا نستنتج معا معلومة يستطيع المتخصص وغير المتخصص فى المجال أن يفرق محول الجهد عن محول التيار بمجرد النظر اليه.

فنجد أن محولات التيار جميعها ومهما إختلفت أشكالها فنجد أن لها طرفين توصيل من أعلى المحول (أطراف الملف الإبتدائى).

وهذا لأن محول التيار يتم توصيلة على التوالى داخل منظومة الشبكة الكهربية.

بينما نجد أن محول الجهد له نقطة توصيل واحده فقط، وتظهر غالبا فى أعلى محول الجهد.،

وذلك لأن محول الجهد يتم توصيلة على التوازى مع نظام الشبكة الكهربية.

ما هو الـ  Class Accuracy & Ratio & Burden

وهذا ما سوف نستكمله فى المقالات القادمة إن شاء الله .. حيث سنتوسع بشكل أعمق داخل محولات القياس.. فى  المقال(2\3)  من هنا لينك المقال الثانى(2/3) فى محولات القياس

 ونكتفى بهذا القدر حتى لا أطيل عليكم أعزائى

والى اللقاء فى مقالات قادمة ان شاء الله
